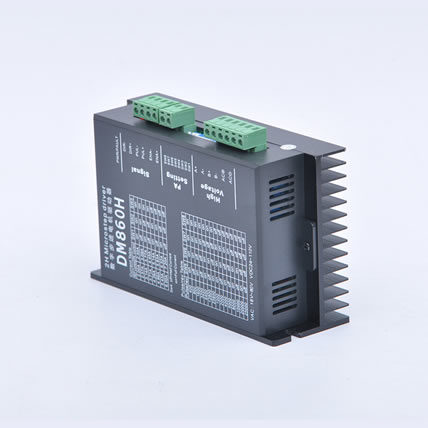

DM860H二相步進電機驅動器產品特點

1采用DSP高速處理器，系統徹底解決了傳統步進電機低速爬行、有共振區、噪音大、高速扭矩小、起動頻率低和驅動器可靠性差等缺點
2在低細分狀態下，可以實現高精度定位
3采用PI電流控制算法，輸出力矩大，帶給你異乎尋常的高速性能
4能適應于環境比較惡劣的環境，抗干擾能力強
5驅動器內集成參數自整定功能， 可以針對不同電機生成不同適配參數.

弱電接線信號描述

強電接口描述

細分-電流設定

全流/半流設定 SW4:ON=全流 SW4:0FF=半流(停止脈沖串時電流為設定值的一半,減少驅動和電機發熱)

驅動器與電機的匹配

DM860H二相步進電機驅動器可驅動國內外各廠家的兩相和四相電機，為了取得最滿意的驅動效果，需要選取合理的供電電壓和設定電流。供電電壓的高低決定電機的高速性能，而電流設定值決定電機的輸出力矩。
供電電壓的選定
一般來說，供電電壓越高，電機高速時力矩越大，越能避免
高速時掉步，但另一方面，電壓太高會導致過壓保護，甚至可能損壞驅動器，而且在高電壓下工作時，低速運動振動較大。工作在150轉/分建議24V供電
輸出電流的設定值
對于同一電機，電流設定值越大時，電機輸出力矩越大，但電流大時電機和驅動器的發熱也比較嚴重。所以一般情況是把電流設成供電機長期工作時出現溫?zé)岬贿^熱時的數值。
1.四線電機和六線電機高速度模式：輸出電流設成等于或略小于電機額定電流值；
(2)六線電機高力矩模式：輸出電流設成電機額定電流的70%；
(3)八線電機串聯接法：輸出電流設成電機額定電流的70%；
(4)八線電機并聯接法：輸出電流可設成電機額定電流的1.4倍。
注意：電流設定后請運轉電機15-30分鐘，如電機溫升太高，則應降低電流設定值。如降低電流值后，電機輸出力矩不夠則請改善散熱條件，保證電機及驅動器均不燙手為宜。
